求助：allegro导出钻孔文件时出错。

any_012 · 发表于 2014-8-11 11:08:23

高速电路PCB网，专注于嵌入式方案，信号完整性和电源完整性仿真分析，高速电路PCB设计,各种EDA工具（Cadence\Mentor\\AD\\CAM\ANSYS HFSS）交流学习。

您需要登录才可以下载或查看，没有账号？立即注册

×

本帖最后由 any_012 于 2014-8-11 11:09 编辑

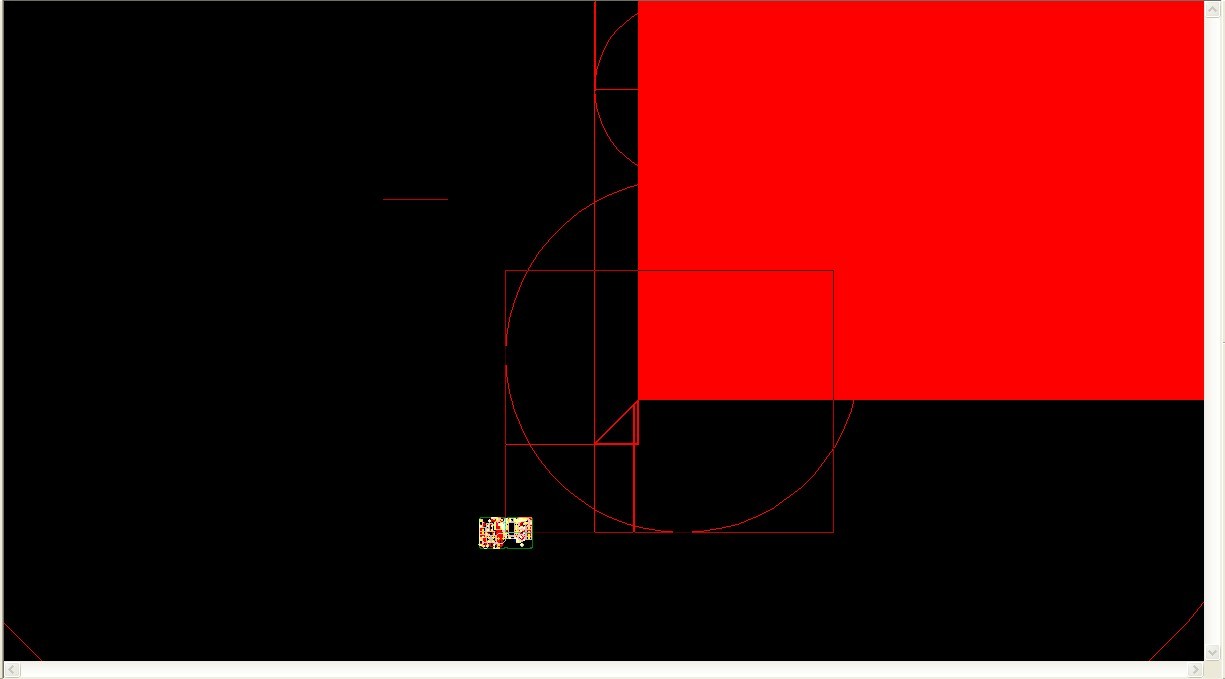

导出的钻孔文件，用cam350自动导入的话，.drl文件类型为unknown，并且无法导入；用viewmate导入的话，是错误的图。单位都是按公制设置的。请朋友们帮看下问题出在哪？

TOP264_24V1A_rotate.zip (87.29 KB, 下载次数: 1)

any_012 · 发表于 2014-8-11 12:35:34

已经搞定。
参考此帖：www*eda365.com/forum.php?mod=viewthread&tid=98763&highlight=%D7%EA%BF%D7

"终于搞定这个问题，其实这不是一个bug。1.勾选auto tool select 2.NC parameters 下勾选 enhanced excellon format。直接搞定。再也不用删除第五行了！！"
