简单的谈谈晶体管 本来想直接发个运放的贴子，偏偏临时想到三极管也能搭放大电路，所以我还是先发个晶体管的电路。
大多数人可能和我一样：大学的第一堂电路确实听了，可能第二堂也听了，但是慢慢的上课会溜号，直到最后听不懂，认为电路太难了。当时，我们的老师根据我们的情况直接把教学进度改了，一本电路书最后几章都没讲。

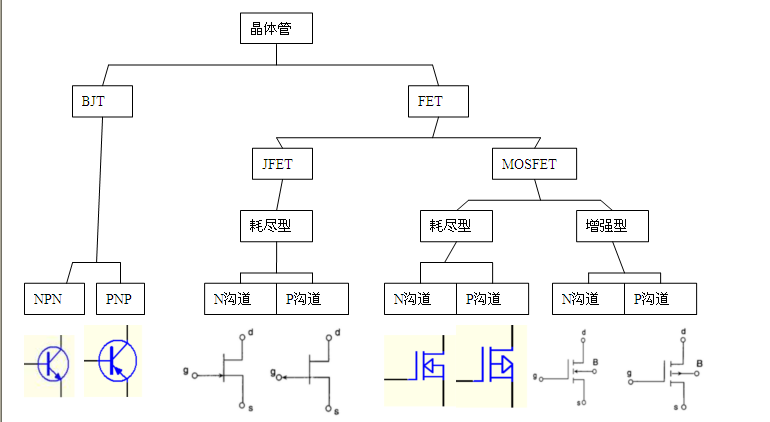

发展历程是从左到右的，不断地根据具体的需求和制作工艺的改进而改进。BJT到FET，从学术名称上能知道：双极性到单极性，两种载流子到一种载流子。JFET到MOSFET，工艺上在，栅极改为金属的栅极并有硅氧化绝缘层（FET工作时，栅极上根本不需要电流，所以改为金属的，阻断少量的泄漏电流）。MOSFET的耗尽型到增强型，早期的工艺MOSFET非常容易坏，如人体的静电就能轻易将栅极绝缘层击穿，而且使用时不能有控制极性，而如今的工艺在MOSFET内加个二极管，能确保不容易击穿，而且能确保栅极上必须有正确的电压才能工作，所以符号上漏极和源极之间是虚线。
其实晶体管目前为止，都在不断地更新进步。如：大功率的DMOS和VMOS、呈现负阻现象的UJT（电阻突然下降，有点触发的意思）等等。
