HDMI的RE问题该怎么解？ 急

辰辰

我手上有一个案子，笔记本电脑，现在就只剩下RE HDMI 模式没过，频率：202MHz,404MHz,808MHz,HDMI谐波，QP over 2.5，H & V均有Fail的点。其中202MHz比较高，且H &V 都Fail。
目前，已经使用较好的HDMI线（这条线在其他机子上测HDMI都很好，QP可以在under 4左右），且HDMI Connector 已经用Gasket搭接至Coating（From D case），阻抗良好，小于1 ohm。
请教大家还有什么好的招数没，这周一定得解掉。。。

谢谢

辰辰

哈哈，我的HDMI问题解决了，加跨接电阻和共模电感起到很好的改善作用，看来主要还是线路上的问题啊，另外，D case的接地也起到一些作用，已经测试了2台样机，QP都可以稳定在under 3dB以上，谢谢啦
现在再多测2台试试，如果都可以达到要求的话，这个问题就算OK了

Abel

HDMI出现202MHz的频率，比较少见哦。这个波形应该不是平时看见的那种跳动的波形，如果没错的话应该是那种很实的CLK，这种波形一般QP≈Peak，LZ能给出一个近场扫到的波形吗，我先确定下波形

辰辰

HDMI出现202MHz的频率，比较少见哦。这个波形应该不是平时看见的那种跳动的波形，如果没错的话应该是那种很实的CLK，这种波形一般QP≈Peak

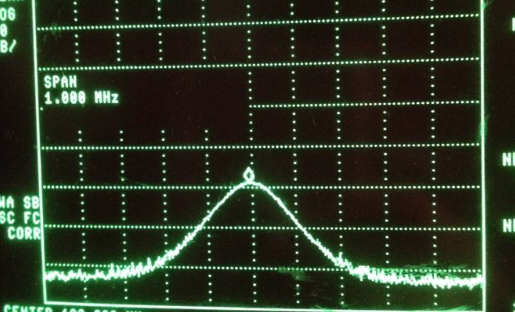

恩，是的，这是我们第一次见到这样波形的HDMI Noise，实际波形就是你说的那样的，如下图
C:\Users\Administrator\Desktop\8

辰辰

偶。。。。。图片貌似没发上去，你看附件

阿伟

辰辰 发表于 2014-8-4 17:49
偶。。。。。图片貌似没发上去，你看附件

你的电脑工作时候，有没有其他模块是这个频率的 呢

xujiangyu0619

好高级～～

Abel

LZ,你试试下面的这些方法吧：
1.C case不知道是什么结构的，是金属件就直接利用，不是的话想办法把HDMI connector用Gasket搭接至KB ，注意搭接面积不要太小；
2.在HDMI Port附近找一片GND shape，挂开做裸铜，想办法将这个裸铜区下地至Coating 或者C case，注意裸铜区离HDMI connector不要太远；
3.调整HDMI 4对差分对的阻抗，在每对差分对上加桥接电阻，大约100ohm-220ohm之间尝试，看有没有效，特别注意CLK differential；
4.增加差分对上的4 pcs 90ohm@100MHz common mode choke；
5.注意近场扫下HDMI power上的噪声是否偏高，加电容滤波；
6.注意查看HDMI cable的地与TV和NB的地接触是否良好；

你先试试这些吧，我只能想到这么多了，试完之后记得回来告诉我们测试结果

辰辰

Dear Abel,
我这个机子的C case是朔胶的，KB离HDMI connector比较远，我之前有试过加Gasket，但是好像会变差。
另外，我们的板已经不能改了，所以刮裸铜区也不可能，不过旁边有个螺丝孔，用来定位到D case boss柱，
你说的其他方法我今天试试

Abel

哦，那C case的那边就不要尝试了，不过感觉你可以利用一下D case Boss柱，注意Coating阻抗
