Allegro 16.6运行不了，求高手解答(7 楼已解决)

rayzpisces · 发表于 2014-3-27 11:48:11

高速电路PCB网，专注于嵌入式方案，信号完整性和电源完整性仿真分析，高速电路PCB设计,各种EDA工具（Cadence\Mentor\\AD\\CAM\ANSYS HFSS）交流学习。

您需要登录才可以下载或查看，没有账号？立即注册

×

本帖最后由 Techwang 于 2014-4-15 17:44 编辑

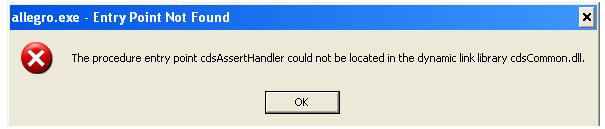

按照网上小哥的安装方法，装完后capture可以用，但Allegro用不了，一直报错见附图。系统XP

易阳 · 发表于 2014-3-27 20:04:37

是不是你的.net安装有问题。

Techwang · 发表于 2014-3-28 10:39:22

本帖最后由 Techwang 于 2014-3-28 10:40 编辑

方法一：cdsCommon.dll文件存在于电脑中的两个路径中：

X:\Cadence\SPB_16.3\tools\bin
C:\windows\system32
看一下你电脑中这两个路径下有没有cdsCommon.dll，没有的话找别人要个16.3的cdsCommon.dll复制进去。方法二：
检查环境变量，看看是不是环境变量丢了。

rayzpisces · 发表于 2014-3-28 14:18:23

谢谢Techwang同学;dll文件两个目录都有,环境变量也正确;capture可以进入,但Allegro进不去,直接报如图所示的错误.

Techwang · 发表于 2014-3-28 14:47:34

rayzpisces 发表于 2014-3-28 14:18
谢谢Techwang同学;dll文件两个目录都有,环境变量也正确;capture可以进入,但Allegro进不去,直接报如图所示的 ...

再试试将安装目录下\cadence\SPB_16.3\tools\pcb\bin下的cdscommon.dll用\cadence\SPB_16.3\tools\bin下的cdscommon.dl代替
或者打开一下其他的组件比如allegro si之类的，如果能打开，在file菜单下change editor试试

Techwang · 发表于 2014-3-28 14:53:11

本帖最后由 Techwang 于 2014-3-28 14:54 编辑

My environment variables setting is the same as my colleage, who's cadence can normally work.

Even I added "%CDSROOT%\tools\bin;" into the PATH, capture, allegro still failed.

At last, I tried to copy all the dll files in folder "tools\bin", to "capture" and "pcb\bin", Captture and Allegro all work.

官方论坛有人遇到这个问题是这么解决的，你可以试试。大部分人都是环境变量或者dll文件出问题了。你先copy tools\bin下的cdsCommon.dll到 pcb\bin下试试

rayzpisces · 发表于 2014-3-28 16:57:55

感谢大家.问题解决的,仔细看了一下16.6 tools\bin下的cdsCommon.dll文件和System32下的cdsCommon.dll文件;一个72KB一个68KB,将系统下68KB的文件替换成72KB就解决问题了.

rayzpisces · 发表于 2014-3-28 16:58:32

两个目录下文件不一致造成软件无法定位

Techwang · 发表于 2014-3-28 18:11:24

rayzpisces 发表于 2014-3-28 16:58
两个目录下文件不一致造成软件无法定位

恭喜解决问题。

aabb888 · 发表于 2014-5-11 02:04:48

学习了.....
