一个原理图工程下 创建两个板子的原理图

qingfengze1209

file:///C:/Users/Administrator/AppData/Local/YNote/data/a582531983@163.com/0d71fcb51b9a49b39d7b4178252c900d/clipboard.png

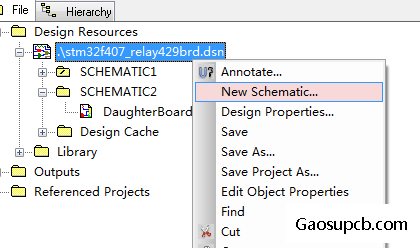

在工程文件下，新建一个原理图文件夹，在该文件夹下就可以创建新的原理图文件，用于子板的设计。
file:///C:/Users/Administrator/AppData/Local/YNote/data/a582531983@163.com/6d4ccc331a38492a829dc33bc1c7c52a/clipboard.png

原理图分别画好后，可以分别标号和检查，只需要在选中相应的原理图文件夹下，在相应工具的 "scope" 下选择 "xx selection"，如图即可。
file:///C:/Users/Administrator/AppData/Local/YNote/data/a582531983@163.com/f331b047684e4bdf84a595ac97fff961/clipboard.pngfile:///C:/Users/Administrator/AppData/Local/YNote/data/a582531983@163.com/b975f218c933440b8435154d8087c639/clipboard.png


特别注意，规则检查时，如果分别标号，则两套原理图很可能出现同一个网络标号且封装不同的情况。这时，如果想单独检查某一套原理图，需要先点鼠标右键，再点击 "Make Root"。否则，检查非 "Root" 的会报错。软件默认第一套为 "Root"。
file:///C:/Users/Administrator/AppData/Local/YNote/data/a582531983@163.com/bddfa193bdac4bd798be7269beddf333/clipboard.png


如果想整体检查，分别标号的条件下，没有上述情况下可以直接整体检查，否则需要整体进行网络标号再整体检查。

生成网表时，生成的为 "Make Root" 后的那套原理图文件。所以生成第二套文件，需要先设置该选项，并在生成时独立创建一个新的网表文件夹，否则会覆盖另一套网表文件。

导入时，最好创建两个 .brd 文件，否则会出现覆盖现象。

看起来很麻烦 ，操作起来很简单。
