模块复用后，如何从复用模块中连出需要的网络？

any_012

层次化原理图设计后，复用了一张原理图sheet2，复用了2遍，自动在pcb中生成了sheet21和sheet22两部分电路。
现在我想从sheet21中引出我想要连接的线，而不链接sheet22，请问，能实现吗？如何操作？

7iekap1

楼主继续分享，关注中,

hh2wnyo8qqp

谢谢分享,

qocz0o_geb52ju

谢谢分享,

dcea

你的描述不够清晰，复用了两遍之后，你又只用其中一个模块的连线，那你费用的本意是什么？ 如果单纯的不要连线，那 直接修改net名称即可。

any_012

dcea 发表于 2015-9-13 08:41
你的描述不够清晰，复用了两遍之后，你又只用其中一个模块的连线，那你费用的本意是什么？ 如果单纯的不要 ...

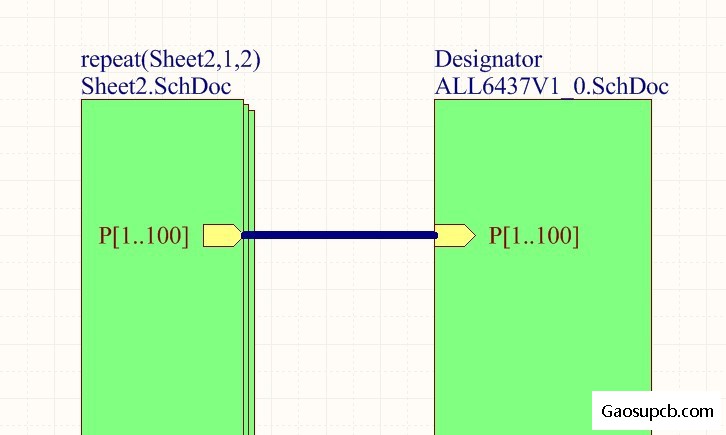

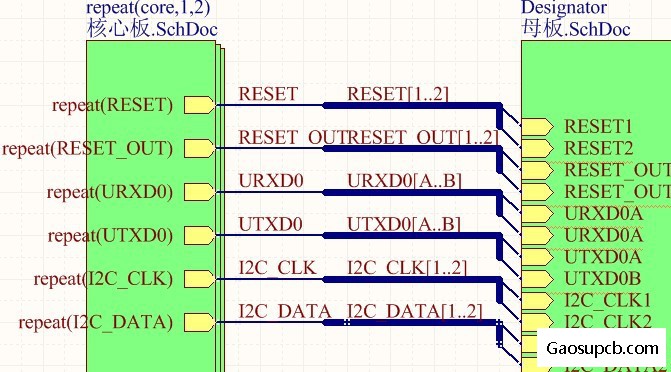

每个模块有100脚的端子和母板连接，如果是比较少的线的话，知道可以通过repeat操作连接。但端子脚太多了。想不知道像p[1..100]这样的总线画法，能否也复用？
您说的直接修改net名称是指把复用模块的相关引脚都引出来但不用，是吗？

any_012

二三四楼是不是僵尸号呢？

易阳

any_012 发表于 2015-9-14 08:58
每个模块有100脚的端子和母板连接，如果是比较少的线的话，知道可以通过repeat操作连接。但端子脚太多了 ...

你的意思是总线画法，也想起到实际导入多个封装的方法？ 这似乎是不行。 还不如多个复制，修改网络名。

any_012

易阳 发表于 2015-9-14 09:31
你的意思是总线画法，也想起到实际导入多个封装的方法？ 这似乎是不行。 还不如多个复制，修改网络名。

谢谢，也只好这样了。

any_012

又遇到问题了，再次请教大家。
复用的核心板有个RESET引脚，我想和母板上的RESET对应起来。原理图连起来如下：
顶层原理图中：


母板原理图：

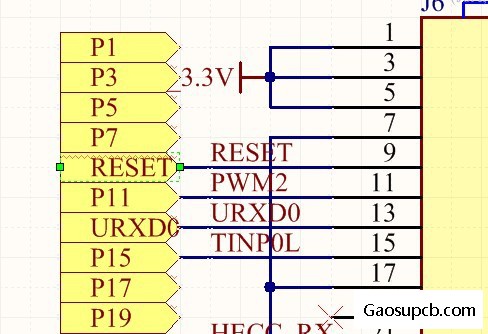

核心板原理图：

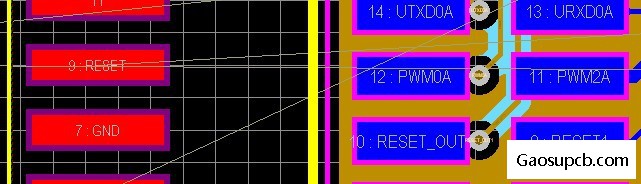

结果PCB上两个端子的相应管脚网络标号对应不上：

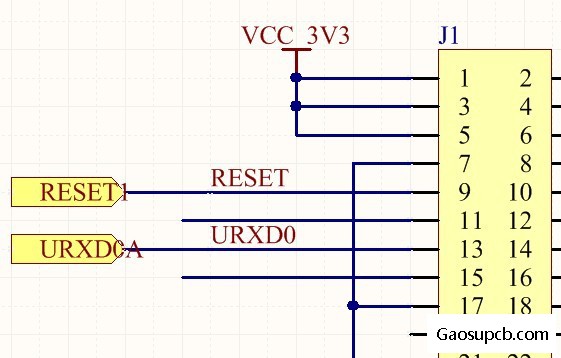

上图中两个端子的9脚，左边母板图中是RESET网络，右边核心板图中是RESET1网络。

如果在母板原理图中把9脚网络标号由RESET改成RESET1，更新到PCB后，确实名称可以对应上，但仍没有份网络线，也不可以连到一块。
