SD卡兼容性问题

易阳

    最近碰到了一个SD卡兼容性的问题。主芯片SD卡组的信号，经过转接板，长排线，然后再到SD卡子板之后。对多种卡兼容性出现问题。
比如Sandisk或者三星的OK，而金士顿的卡个别容量的不行等等（据说金士顿的卡在市面上较多假货）。   每一种SD卡的负载特性都会有差异。
    做了相关处理，分享给大伙。


      而最主要的原因是SD_CLK信号的不稳定引起，畸变比较厉害。

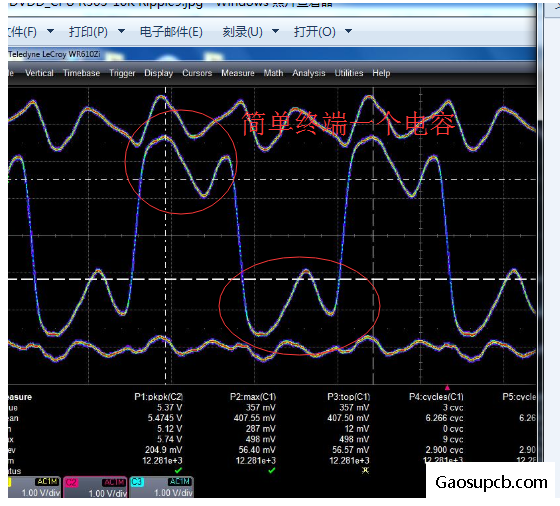

测得波形：

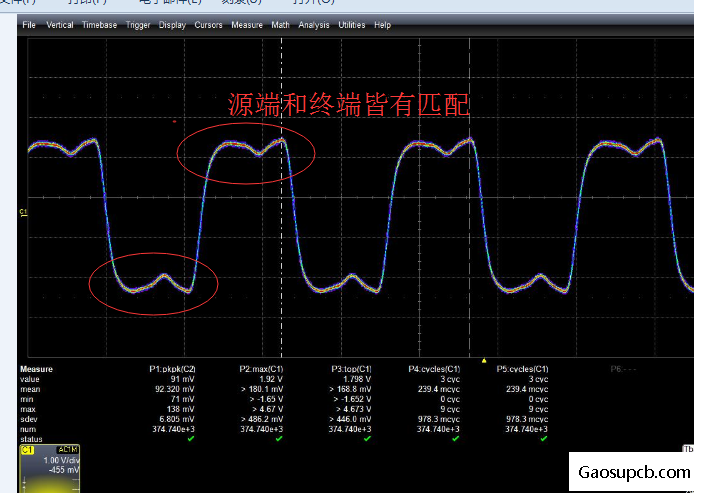

电路修正之后波形如下：


修正之后，起码在低电平区间，没有了之前的反弹（反弹会引起芯片识别电平逻辑出错）

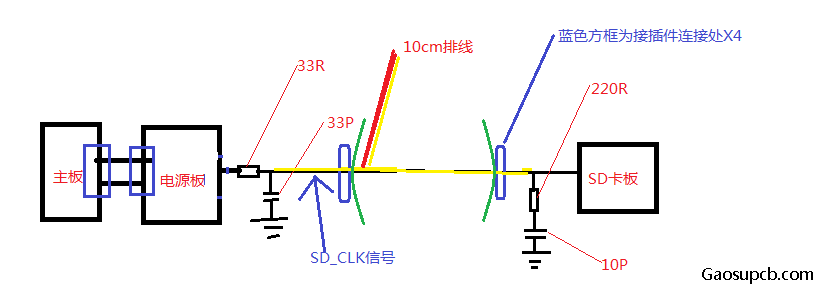

整体连接示意图，和电路匹配参数如下：

在电源板上对SD_CLK信号增加33R串接电阻和33p接地电容做匹配（吸收信号发射和减缓信号上升时间，

在SD卡板增加RC终端匹配（吸收发射和回波）。 RC参数是根据线路连接实际验证之后取得。

       实际验证效果不错。对多种SDK都表现出了较好的兼容性。
