三端电容替代多种电容组合

Star · 发表于 2015-2-27 16:22:28

您需要登录才可以下载或查看，没有账号？立即注册

×

三端电容的等效模型如下图右侧所示

与普通电容(上图左侧)相比，三端电容采用特殊结构，可大大降低ESL与ESR，提高谐振频率点。
对应低频ripple及高频EMI的多种电容组合，可以用一颗三端电容替代，性能好且节省PCB空间，如下图。

而且能通过的电流也比较大，可用于大电流回路。
附件是关于三端电容的详细介绍，供参考！

游客，如果您要查看本帖隐藏内容请回复

Star · 发表于 2015-2-28 15:36:54

若华发表于 2015-2-28 09:17
有些地方看不太清需要更详细的资料包括焊盘设计

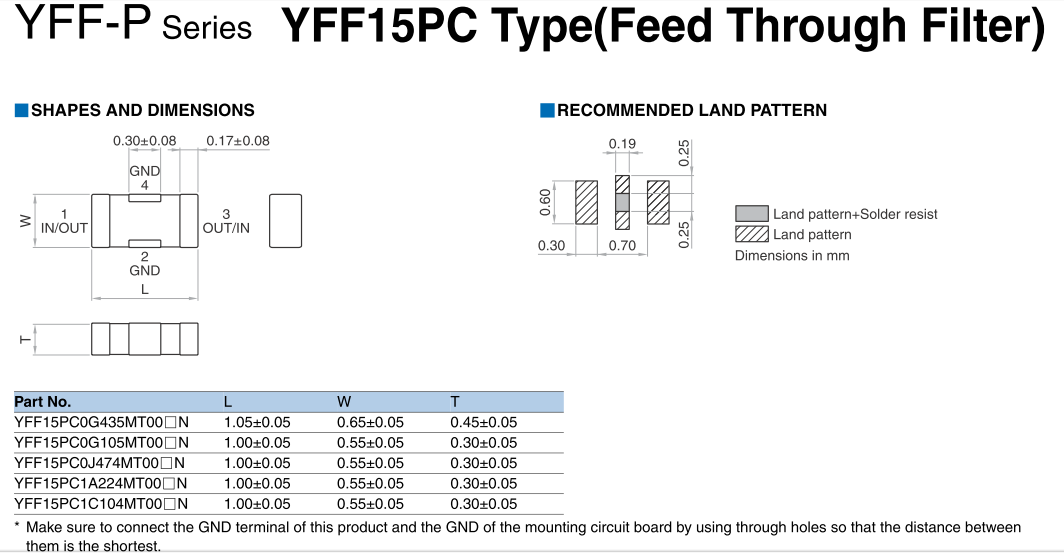

(1)焊盘设计一般在datasheet里面会有的，如下：

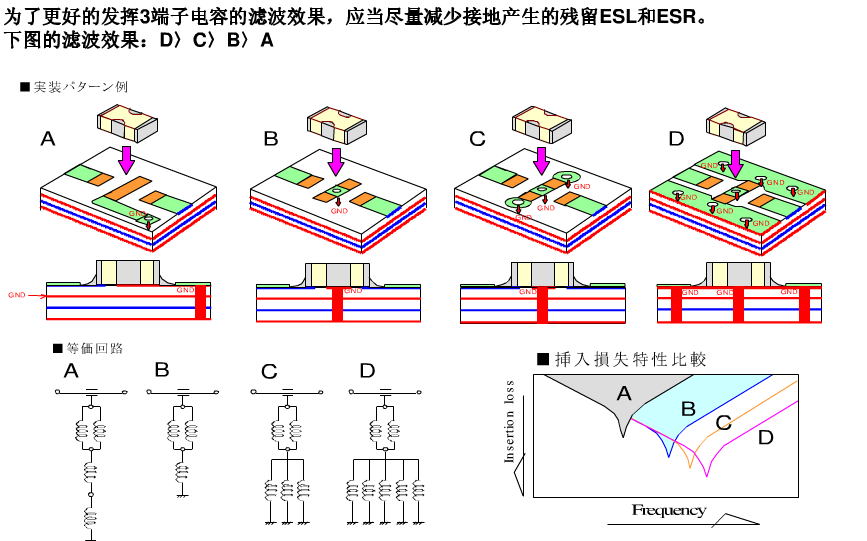

(2)PCB上三端电容的走线方式及via孔的位置，参考如下：

原来文件里，有些地方是不太清楚。
我又找了两个文件：三端电容的设计说明及一份规格书，请参考！我也是理论学习

，请不吝赐教！

admin · 发表于 2015-2-27 16:24:43

好东西！！！！！！！！！！

Star · 发表于 2015-2-27 16:27:32

图片可能有点问题，没上去，下载附件看吧！

若华 · 发表于 2015-2-28 08:57:42

实物是什么有例子么

若华 · 发表于 2015-2-28 09:05:26

提供了一种新思路

Star · 发表于 2015-2-28 09:09:55

若华发表于 2015-2-28 08:57
实物是什么有例子么

没有例子，有个客户是这么用的，后续我问一下他效果怎么样！

若华 · 发表于 2015-2-28 09:17:59

Star 发表于 2015-2-28 09:09
没有例子，有个客户是这么用的，后续我问一下他效果怎么样！

有些地方看不太清需要更详细的资料包括焊盘设计

若华 · 发表于 2015-2-28 16:35:38

Star 发表于 2015-2-28 15:36
(1)焊盘设计一般在datasheet里面会有的，如下：

(2)PCB上三端电容的走线方式及via孔的位置，参考如下 ...

多谢

若华 · 发表于 2015-2-28 17:00:07

我在digi-KEY搜索到了原来是馈通式电容器。里面有非常多厂家大量的成熟的产品。关于其原理和重要参数我还不甚了解
