[新手求助]验证错误:过孔中心位于焊盘外

any_012 · 发表于 2014-12-3 11:42:45

您需要登录才可以下载或查看，没有账号？立即注册

×

规则设置里,以将焊盘入口选项的'SMD布局上打过孔'勾选，下面三个选项‘内部’‘中心’‘结束’，均取消勾选。不然的话，好像不能把过孔部分打在SMD焊盘外。
新手求教，望朋友们指明哪里设错了。

易阳 · 发表于 2014-12-3 12:03:37

什么软件，可否截图一下。

any_012 · 发表于 2014-12-3 13:27:50

本帖最后由 any_012 于 2014-12-3 13:30 编辑

易阳发表于 2014-12-3 12:03
什么软件，可否截图一下。

PADS ROUTER。

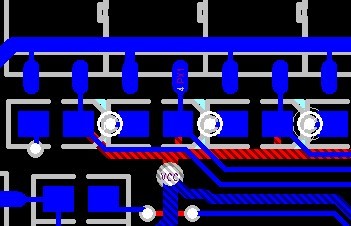

报错过孔

报错的过孔

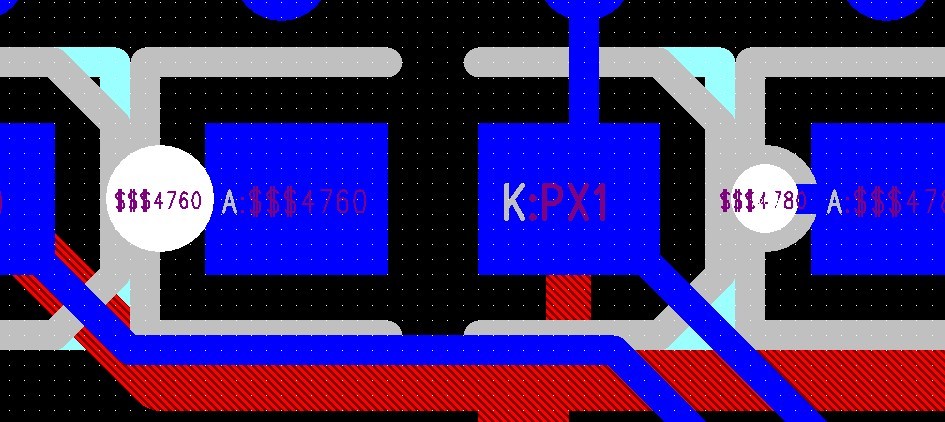

放大

错误描述

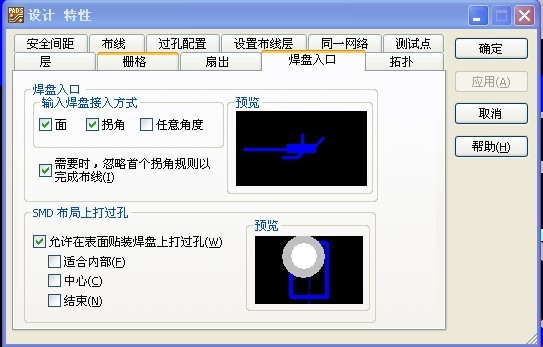

焊盘入口规则设置

易阳 · 发表于 2014-12-3 14:15:41

any_012 发表于 2014-12-3 13:27
PADS ROUTER。

报错过孔

间距方面有没有冲突？

any_012 · 发表于 2014-12-3 15:26:07

易阳发表于 2014-12-3 14:15
间距方面有没有冲突？

如何查看间距冲突？
现在进行规则检查，检查的就是安全间距项。

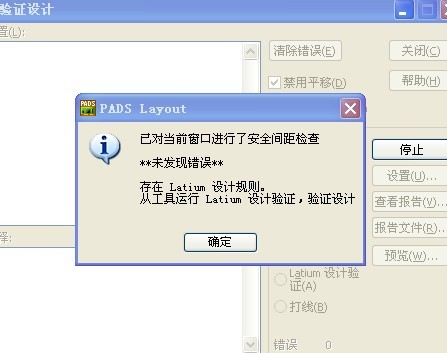

切换到pads layout下检查，提示存在lantium规则。
