hyperlynx 传输线仿真笔记5

若华 · 发表于 2014-10-22 22:07:20

您需要登录才可以下载或查看，没有账号？立即注册

×

本帖最后由若华于 2014-10-22 22:12 编辑

hyperlynx仿真笔记4.pdf (558.47 KB, 下载次数: 4, 售价: 2 金钱)

删除TL2\TL3传输线，只对上一篇中的传输线TL1进行仿真。

下降沿仿真结果如图1所示：

图1

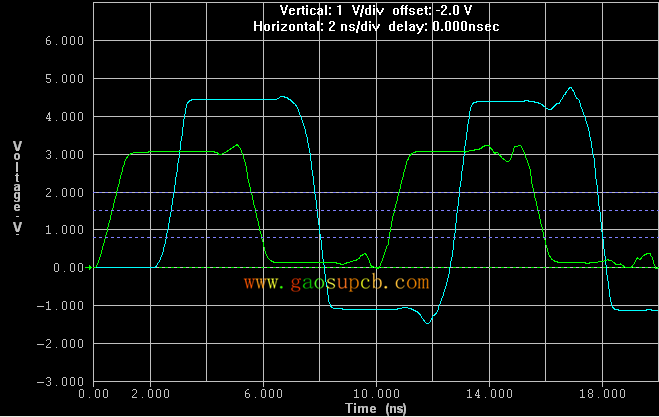

100M方波仿真结果如图2所示：

终端优化提示传输线过长或者增加驱动端串联电阻。

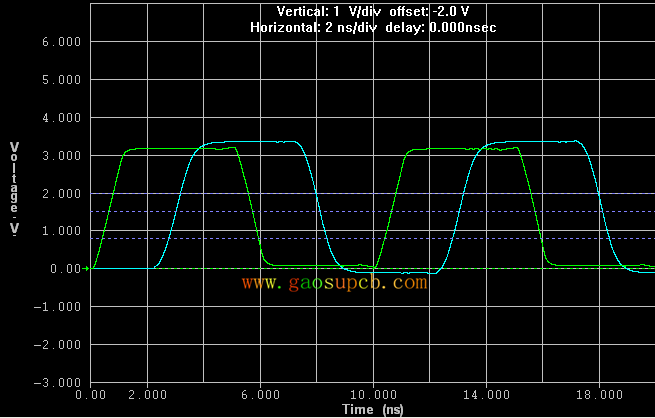

仅只在源端串联55.6欧姆电阻后，仿真结果如图3

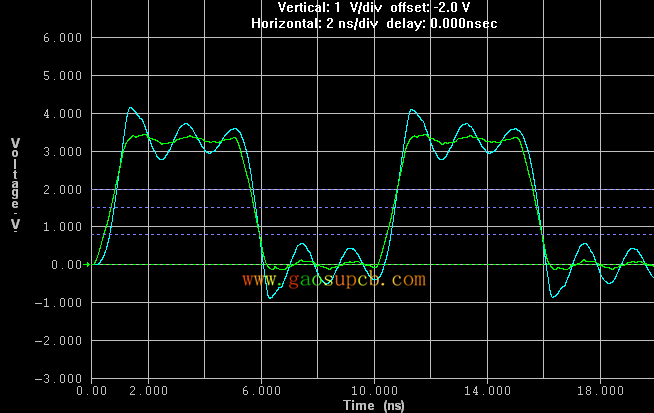

仅只改变传输线长度至0.984 inch以内，仿真结果如图

欢迎交流学习

该帖已经同步到电子微博网若华的微博

seder · 发表于 2014-10-23 08:50:17

图文并茂，好！
